試樣限制

本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存。

配置

1.試驗箱，1個

2.氧氣/氮氣，各5瓶

3.測試電腦，1套

4.測試軟件，1套

容積、重量和尺寸

標稱內容積

0.0628m3

內箱有效尺寸

Φ400×D 500（mm）

外形空間

約1700×2100×2000（mm）   W×H×D

重量

660㎏

工作噪音

≤70db在機臺正前方離機臺1米并離地面1.2米處測量

功率、電流和供電電源

*功率

6KW

*電流

1*

供電條件

和電源

AC220V單相R 、N +保護接地；電壓允許波動范圍10%；

頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電

保護地線接地電阻小于4Ω

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源；

性能指標

使用環境條件

環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值。

蒸汽的產生量

可以控制在(5+0.5)L/min；

計時裝置

999min，誤差±1s

氮氣流量

控制器可以將流速控制在(500+250)mL/min

氣體混合

可以控制80%氮氣和20%氧氣混合，流速控制可以在(100+10)ml/min；

全自動測試

試驗箱可以按照GB/T 4677-2002第9.4條款要求全自動測試，自動控制各個閥門或流量計、計時等

試樣夾具

可以在試驗箱內轉動，轉速5轉/分鐘~50轉/分鐘可調；試樣夾具能在垂直位置夾住試樣，保證試樣之間距離約為6mm及蒸汽或氣體在試樣上均勻分布，夾具及旋轉桿在試驗箱中的部分，用不銹鋼或聚四氯乙烯等不殘留試驗氣體的材料制成

純氧氣/氮氣

8L/瓶。各5瓶

注：以上性能指標是在環境溫度為+25℃、相對濕度≤85％、無試樣條件下測得的數值。

執行標準及試驗滿足條件

1、GB/T 2423.40-2013 環境試驗第 2 部分：試 驗方法 試驗 Cx：未飽和高壓蒸汽恒定濕 熱；

2、GB/T 41203-2021 光伏組件封裝材料加速 老化試驗方法；

3、GB /T 5170.2-2017 電工電子產品環境試驗 設備檢驗方法溫度試驗設備；

4、IEC60068-2-66 Environmental testing-Part   2:Test methods-Test Cx: Damp heat, steady state (unsaturated pressurized   vapour)。

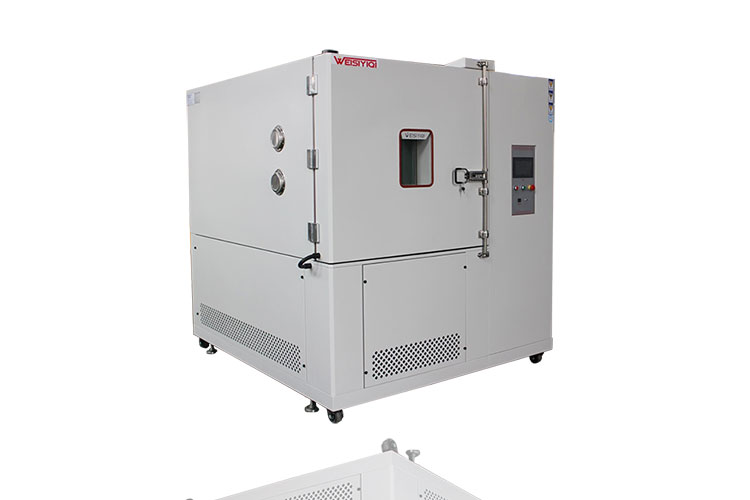

結構特征

箱體結構

內箱材質：SUS316不銹鋼 1.5mm厚

外箱材質：304#不銹鋼 1.0mm厚或（冷軋鋼板1.2mm厚烤漆處理，可選）

保溫材質：聚氨酯發泡膠 100mm厚

控制箱和測試箱為整體式，左右結構

箱體底部安裝移動腳輪和定位腳杯

試驗箱門采用旋轉把手卡扣式鎖緊，安全可靠。

門及門鎖系統

測試箱門應采用滑動式設計，帶托盤的電機驅動系統，并自動迫近，散熱采用側面散熱設計，避免人體直接接觸高溫灼傷。

轉盤

采用SUS316#不銹鋼沖孔折彎成網狀，使用方便。以圖紙為準。

旋轉臺的電機軸通過O型密封圈進行密封。

配電控制柜

總電源斷路器、控制器、配電板、散熱風機、超溫保護器。

補水系統

自制PVC加大水箱，水泵提升自動供水。

電氣控制系統

控制器

偉思定制控制器，真彩液晶顯示，電容觸

摸屏控制器，控制精度高，反應

靈敏，使用方便等優點。

測試電腦

臺式計算機(i7 6700， 16g存儲器，ssd   硬盤1TB，24 英寸熒幕),彩色打印機

畫面顯示

1）可顯示目前執行的剩余時間、運轉累計時間功能。

2）故障提示畫面顯示。

設定方式

英文界面、按鍵式輸入。可選擇程序模式或定值模式。

設備工作模式

飽和、非飽和、控制模式切換（依設定條件自動調節），具備有 3 種工作模式切換 （依設定條件自動調節）

程序設定

可設定程序數量不少于100個實驗模式

記錄儀

自動記錄測試過程的溫度、氣體流量、時間等參數，并形成測試曲線

通訊及數據處理

1）具有   USB 接口直接拷貝記錄功能，包括歷史曲線，歷史數據等，直接拷貝到計算機查看分析及存盤。

2）設備配備一臺監控電腦，可通過局域網或機器直接與電腦連接監控本機器運行情況，及遠程操控機器。

顯示分辨率

溫度：0.1℃

控制方式

P.I.D   微積分時間加SSR模塊控制加熱輸出

計時方式

溫度偏差計時/開機計時（可選）

計時器

可設秒、分、10分、小時、10小時可切換，*計時9999   X 10小時

附屬功能

（標準配置）

故障報警及原因、處理提示功能

斷電保護功能

上下限溫度保護功能

溫度測量

PT100鉑電阻

安全保護裝置

試驗箱

1）具備壓力超壓保護、溫度超限報警保護功能。

2）具備加濕極限溫度斷電保護及缺水保護功能。

3）具備漏電保護、加熱加濕干燒保護、 超載及短路保護、斷電保護功能。

4）具備應急泄壓功能及手動開啟箱門功能。

5）具備箱門若未關緊提示功能。

6）具有斷電程序記憶,復電后自動啟動并 接續執行程序功能。

7）設備符合國家安全管理相關規定。

電源

漏電保護，超載及短路保護

其他安全措施

機臺能對人體造成傷害的部分，在設備上貼有明顯的警告標識；

專業操作部分在設備上有明確的警告標識，特殊部分有明確操作步驟。

設備操作主要控制臺，包括有手動開關，蜂鳴器停止開關，自動啟動、停止開關，緊急停止開關等。

各類安全標識 配備張貼醒目位置；設備接地良好，無短路、斷路、電線破損等現象。
