一、設備說明：

　　傾斜搖擺試驗臺主要用于模擬安裝在船舶、飛機、行進火炮等裝備上各類機械、電工電子產品的傾斜和搖擺環境，以確定被試件經受規定嚴酷等級傾斜和搖擺的能力和結構的完好性。

　　傾斜、搖擺試驗主要適用于水上裝備或航空裝備中，用于模擬操縱、裝載不平衡及自然環境(如風、浪)產生的傾斜或搖擺環境，考核裝備各相關部件的結構完好性及性能可靠性。

　　傾斜搖擺試驗臺可完成以下模擬試驗：

　　作用力不平衡試驗，包括靜態不平衡和交變試驗;

　　容器的晃動試驗;

　　因搖擺而產生的附加慣性動 荷模擬試驗。

　　傾斜、搖擺試驗也適用于裝甲車、坦克等軍用裝備上的儀器儀表以及飛行員和水手的人體適應性訓練。

　　RTS76-500雙向液壓傾斜搖擺試驗臺滿足GB/T2423.101《電工電子產品環境試驗第2部分試驗方法：傾斜和搖擺》、GJB150.23-91《軍用設備環境試驗方法：傾斜和搖擺試驗》等相關試驗標準要求。

　　二、 設備功能特點

　　RTS76系列傾斜搖擺試驗臺集成了我司廣泛應用的并聯-耦合液壓執行機構、多功能控制儀和成熟可靠的應用軟件，可為被試件提供高精度、高重復性的搖擺、傾斜測試解決方案。

　　可實現海浪、飛行的模擬試驗;

　　模塊化設計確保各功能的一致性和兼容性，從硬件到軟件、從試驗咨詢到優化設計，可為用戶提供一站式整體解決方案;

　　先進的控制系統：全自動計算機遠端實時控制界面，操作者只需輸入簡單的數值，即可啟動設備，準確的完成設定試驗;

　　功能強大的多數據計算系統：各方向的試驗數據設定完成后，計算機自動控制液壓作動器，驅動臺面按時搖擺或傾斜到設定的角度，準確度高，重復性好;

　　多種控制方式：在無需自動控制或自動控制失效的狀況下，設備仍可采用手動控制方式來完成試驗;

　　安裝方式：安裝在標準機械工業廠房地坪上，并和基礎使用地腳螺栓連接;

　　完善的測控系統：試驗參數的設置窗口對用戶開放，使用靈活、覆蓋范圍廣，同時可根據實測參數對實時調整控制參量;

　　方便快捷的結果輸出系統： 試驗結束后，試驗報告自動生成，進行打印輸出。成熟可靠的試驗軟件可以為用戶提供試驗類型的定義、參數設置、運行、停止、數據的分析與保存以及一些輔助功能等;

　　多種標配的安全警報措施，確保了系統運行安全可靠;

　　選配的遠程控制功能、故障診斷功能及多種形式的安全防護欄，可滿足用戶不同等級的安全防護需求。

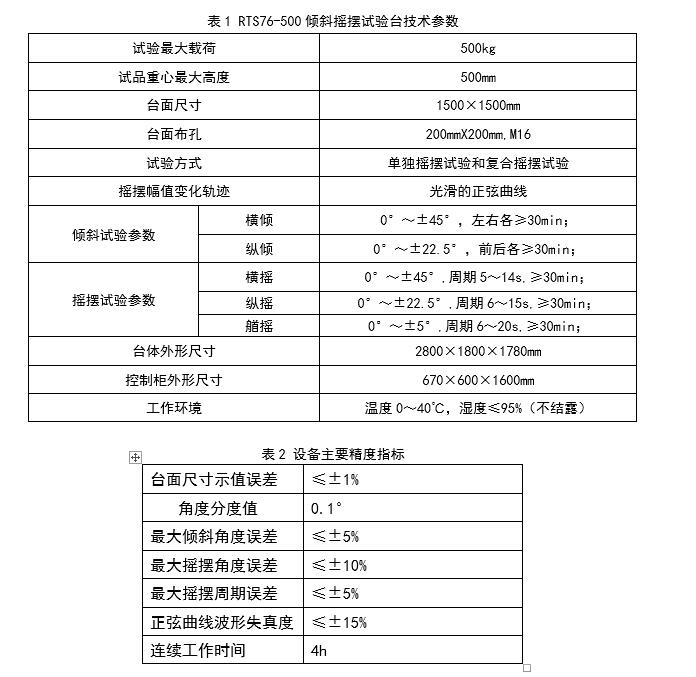

　　三、設備參數：

系統組成：傾斜搖擺試驗臺由機械臺體、液壓伺服和測量控制三大部分組成，

工作原理：RTS76系列傾斜搖擺試驗臺采用液壓油驅動低阻尼油缸完成設定動作，同一個方向的動作由兩支低阻尼油缸A、B完成，油缸A和油缸B串聯在液壓油回路上，通過油缸的自身的平衡適應及閉環控制修正達到精度要求。油缸兩端的鉸鏈配合雙向搖擺中心可完成兩方向復合試驗的解耦功能。試驗角度由安裝在鉸鏈處的角位移傳感器反饋。
