一、WS20-50沖擊、碰撞試驗臺主要性能及特點：

1、 采用計算機進行碰撞臺的控制和加速度信號的測量，實現操作自動化；
2、沖擊、碰撞頻次可根據用戶輸入頻次自行調整，沖擊操作方便；
3、 試驗時間、沖擊次數可設定，試驗完成后自動停機，方便用戶操作；
4、 控制儀具有門保護、飛車保護、零信號保護功能，保證系統的安全性；

1 主要技術指標

表 1  設備主要技術指標

二、系統組成：

　　沖擊、碰撞試驗臺由碰撞臺體、沖擊碰撞測量儀組成。

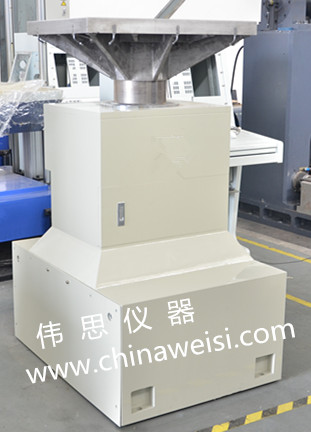

　　2.2 碰撞臺體

　　沖擊、碰撞臺臺面由鋁鎂合金材料鑄成的加筋結構，不僅重量輕、剛性好，而且可以提高臺面加速度的均勻性。圓筒形沖擊體不僅起到了臺面運動的導向而且能良好地傳遞沖擊力，圓孔內壁粘有新型的TF軟導軌，有良好的自動潤滑性能，無須加潤滑油，給用戶提供了方便。兩邊的圓形壓縮彈簧是在作沖擊試驗時，對沖擊體進行預壓以提高沖擊體下落速度而設計的。該機構可以在不增高臺面跌落高度的基礎上，增加臺面的下落速度提高沖擊能量，實現沖擊試驗的要求。

　　2.3 沖擊、碰撞控制測量儀

　　沖擊、碰撞控制測量儀是基于Windows 2000/XP操作系統的沖擊、碰撞控制測量系統，實現碰撞臺的控制、加速度傳感器信號采集及處理。沖擊測量系統主要用于測量沖擊過程中的加速度、脈沖持續時間、速度變化量等沖擊試驗參量，并能打印出所有的測量數據。

　　控制測量軟件用開發平臺研制，具有界面友好、操作方便、系統可靠等優點。


三、測量部分主要功能：

　　1、具有測量量程設置功能，有效提高信號分辨率;

　　2、 自動增益調整，FIR數字無級濾波;

　　3、 具有沖擊波形自動參數測量功能，可以自動顯示沖擊加速度峰值，脈沖寬度及速度變化量等參數;

　　4、具有單次控制測量和連續控制測量功能;

　　5、 具有歷史紀錄顯示，存儲，*值最小值統計功能;

　　6、 提供數據庫管理功能，實現采集參數的自動保存和加載;測量數據保存和復現;

　　7、 采集的數據能形成試驗報告，方便用戶打印沖擊曲線和后期文檔制作;

　　8、 提供GJB150、GJB360A、GB2423、GJB548A、GJB1217、MIL-STD-810F等標準容差帶;


四、技術指標：

　　1、 測量范圍： 峰值加速度： 1～1000g;脈沖持續時間：1ms～100ms;

　　2、提供1通道BNC信號輸入接口;

　　3、 可以連接各種加速度傳感器和放大器。
