利達LD1001EN 火災聲光警報器（編碼型）接線安裝技術

介紹：

LD1001EN 火災聲光警報器是一種安裝在現場的聲光警報設備，當現場發生火災并確認后，安裝在現場的火災聲光警報器可由消防控制中心的火災報警控制器啟動，發出強烈的聲光報警信號，以達到提醒現場人員注意的目的。

LD1001EN 火災聲光警報器為編碼型警報器，采用電子編碼，占有一個地址點?？梢耘c我公司生產的全系列火災報警控制器配合使用。滿足 GB 26851-2011《火災聲和/或光警報器》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-03《強制性產品認證實施細則》, 取得消防產品 3C認證證書。通過了英國 BRE 認證機構的認證，獲得了 LPCB 認證證書，符合 EN54-3 標準。

功能：

★ 二總線 ，無極性。

★ 電源總線，無極性。

★ 采用電子編碼，占一個地址點（0～255）。

★ 電源總線斷電時，返回控制器故障信息。

★ 啟動后自動返給控制器反饋信息。

★ 室內型，適用于住宅，聲光警報器啟動后 4s 內為提示性火警聲，小于 45dB，之后火警聲壓級增大，不小于 75dB。

主要技術指標：

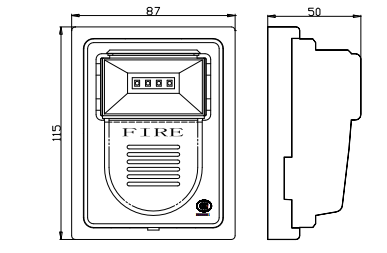

外形結構示意圖：

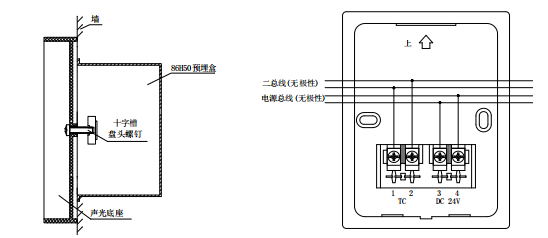

安裝及接線示意圖：

安裝步驟：

★ 用螺釘將聲光底座 LD11EN 安裝在 86H50 預埋盒固定孔上。

★ 將各導線由背部進出線孔穿入并與相應端子正確連接。

★ 系統接線校驗后，將聲光與底座方向對正，扣在底座上，并按壓使兩部分扣緊合縫。
