介紹：

利達LD6804ET采用特殊防潮技術和插拔式結構設計。采用單片機和智能軟件，特殊防潮技術、表面貼裝(SMT)生產工藝和插 拔式結構設計，工作穩(wěn)定可靠，具有較強的抗干擾能力。主要用于消防廣播的控制?？梢耘c利達公司生產的全系列火災報警 控制器配合使用。滿足 GB 16806-2006《消防聯動控制系統(tǒng)》、CNCA-C18-01:2014《強制性產品認證實施規(guī)則》、CCCF-HZBJ-01《強制性產品認證實施細則》,符合認證要求。

功能：

★ 二總線，無極性，無需外接 DC24V 電源。

★ 采用電子編碼，占一個地址點（0～255）。

★ 消防廣播音源異常時，報故障。

★ 輸出線路短路、斷路或配接的喇叭數量減少，報故障。

★ 接收控制器啟動/停止命令，切換背景/火警廣播。

★ 單色指示燈顯示模塊動作信息。

★ 可配接我公司在售的全系列火災報警控制器。

主要技術指標：

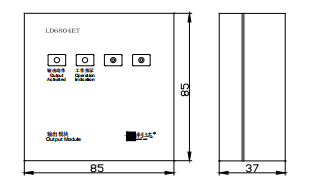

外形結構示意圖：

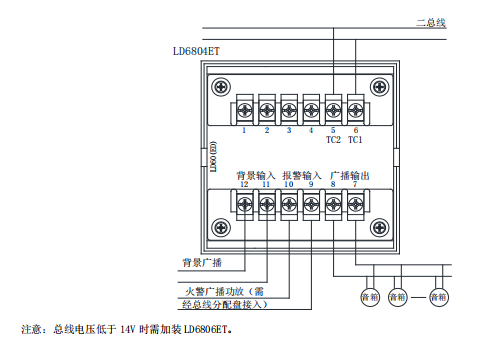

接線示意圖：

安裝步驟：與 LD6801ED-1 相同。

布線要求：

★ 二總線：宜選用截面積≥1.5mm2 的耐火雙色雙絞銅芯線或選用截面積≥1.5mm2 的耐火銅芯電纜，耐壓≥250V，線路 末端總線電壓低于 14V 時需增大導線截面積，或加裝總線中繼器(不宜采用平行線)。

★ 廣播音頻線：宜用截面積不小于 1.0mm2 阻燃雙色雙絞軟銅線(ZR-RVS2×1.0mm2 )或選用截面積不小于 1.0mm2 的阻燃銅 芯電纜(ZR-KVV2×1.0mm2 )，耐壓≥250V。

★ 穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在 金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統(tǒng)傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采 用穿金屬管或密閉的金屬線槽。
